Venturi-Düsen, Venturidüsen

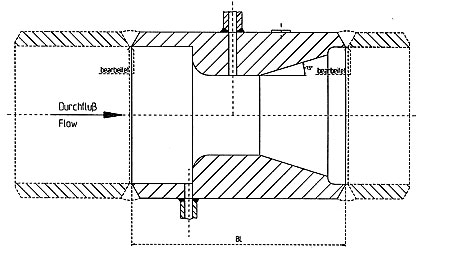

Venturidüse mit Anschweissenden

Venturidüsen weisen die gleichen Merkmale wie ISA-Düsen auf. Zusätzlich erfolgt durch den Auslaufkonus ein merklicher Druckrückgewinn. Dadurch dass das Fluid nicht unkontrolliert abströmt, sondern an der Wand des Konus gleitet, werden Abhebungen (Wirbel) vermieden.

Neu ist, dass in der EN-ISO-5167 (1-1995) bei Venturidüsen auch ein flacherer Abströmkonus < 15° gestattet ist. Ein Gesamtwinkel von max. 15° sollte nie überschritten werden, da der Sinn einer Venturidüse ansonsten verloren geht.

In der ISO 5167 ist eine Ringkammer auf der Minus-Entnahme vorgeschrieben.

Venturidüse kurze Bauform nach DIN 19.215

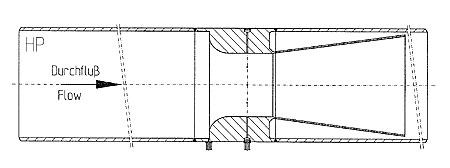

 Geschweisste Messstrecke mit Venturidüse
