Tube de venturi classique
La tube de venturi classique possède tous les avantages des effets de donneurs de pression.

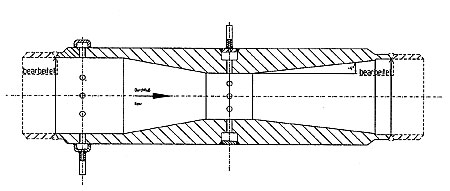

Une tube de venturi classique se compose de cylindres d'ingestion, le cône d'ingestion, partie de col et diffuseur.La forme particulière du courant du côté (cône 21°), provoque une rectification du profil de courant.Là de petites canalisations de venturi, presque exclusivement avec des prélèvements multiples sur les deux (+/-) le prélèvement de la pression de l’endroit et des chambres d'anneau sont équipés et favorisent aussi, la longueur des distances nécessaires.
En raison de la conception, il est utilisé là, où seulement des faibles pertes de charge sont permises et où contrairement à la tuyère aucune distance d'ingestion droite existante ne suffit. La tube de venturi classique convient pour les mesures du débit de précision trés élevée, car le coefficient d'écoulement C reste constant sur le champs de mesure total.
